(Etapa xx de 29)
Para reutilizar declarações de tipos ou elementos ao definir a interface de atividades, basta que essas declarações estejam em recursos do tipo Schema inclusos no projeto. Os próximos passos demonstram como referenciar tais tipos e elementos.
IMPORTANTE: recursos do tipo Schema representam arquivos XSD (XML Schema Definition). A descrição da estrutura e a criação de arquivos XSD não fazem parte do escopo desse treinamento.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=118
(Etapa xx de 29)
Neste exemplo, Tipos é um recurso do tipo Schema que representa um arquivo XSD incluso no projeto. Nele estão declarados os tipos e elementos que serão referenciados ao se definir a interface das atividades. Assim, pode-se dizer que o recurso Tipos é um esquema compartilhado.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=119
(Etapa xx de 29)

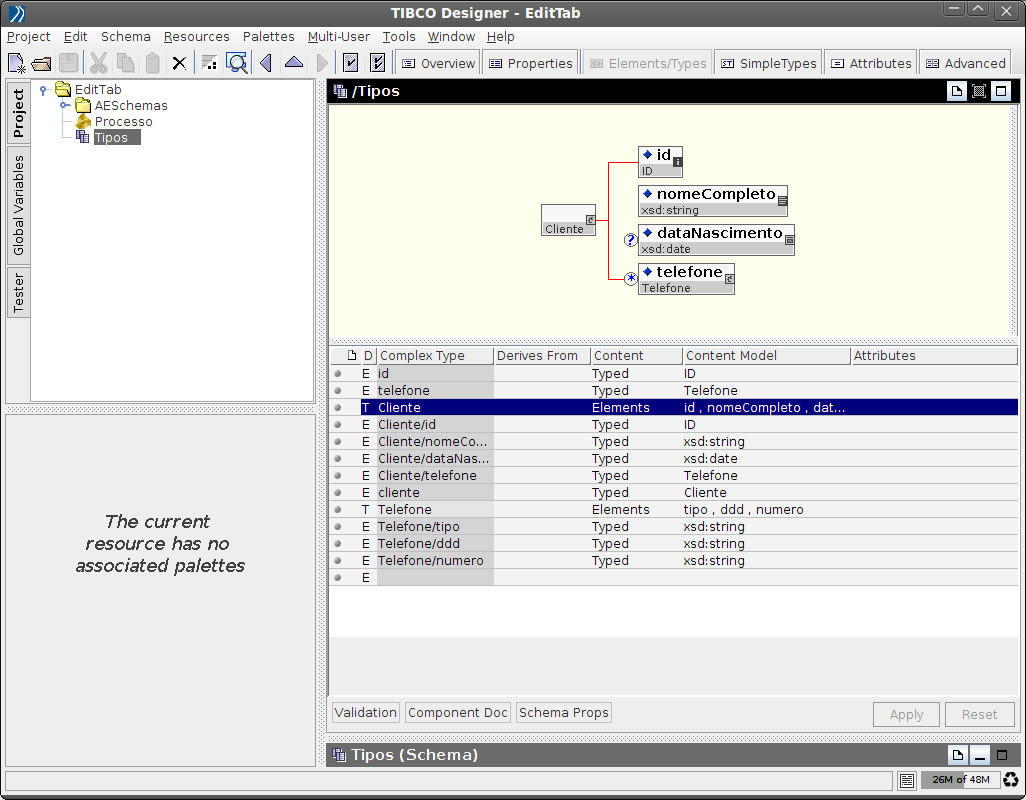

Quando selecionados, recursos do tipo Schema tem as suas declarações exibidas de forma gráfica e tabular pelo editor de recursos XSD no painel de desenho, por meio do qual é possível criar novas declarações ou alterar as existentes.
NOTA: alguns desenvolvedores, por considerar o editor de recursos XSD do TIBCO Designer pouco intuitivo, preferem abrir e editar esses recursos com ferramentas externas, tal como o editor XSD da IDE Eclipse.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=120
(Etapa xx de 29)
Os passos a seguir mostram como referenciar tipos declarados em um esquema compartilhado para definir a estrutura dos dados de entrada da atividade Parse XML. Clique no botão Add Child.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=121
(Etapa xx de 29)
Uma forma de reutilizar um tipo declarado em um esquema compartilhado é associá-lo diretamente ao elemento raiz que define a estrutura dos dados de entrada (o caso deste exemplo) ou saída da atividade. Clique em Element of Type.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=122
(Etapa xx de 29)

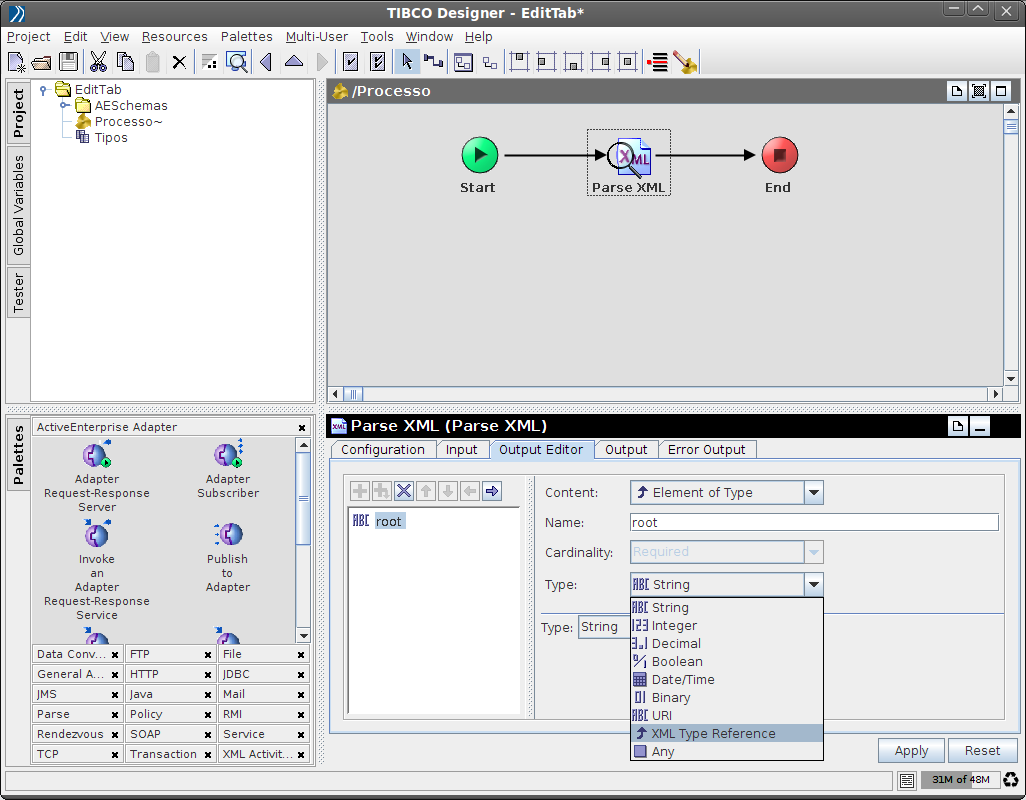

Agora é necessário informar no campo Type que o tipo do elemento selecionado (root) será uma referência a um tipo existente. Clique em XML Type Reference.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=123
(Etapa xx de 29)

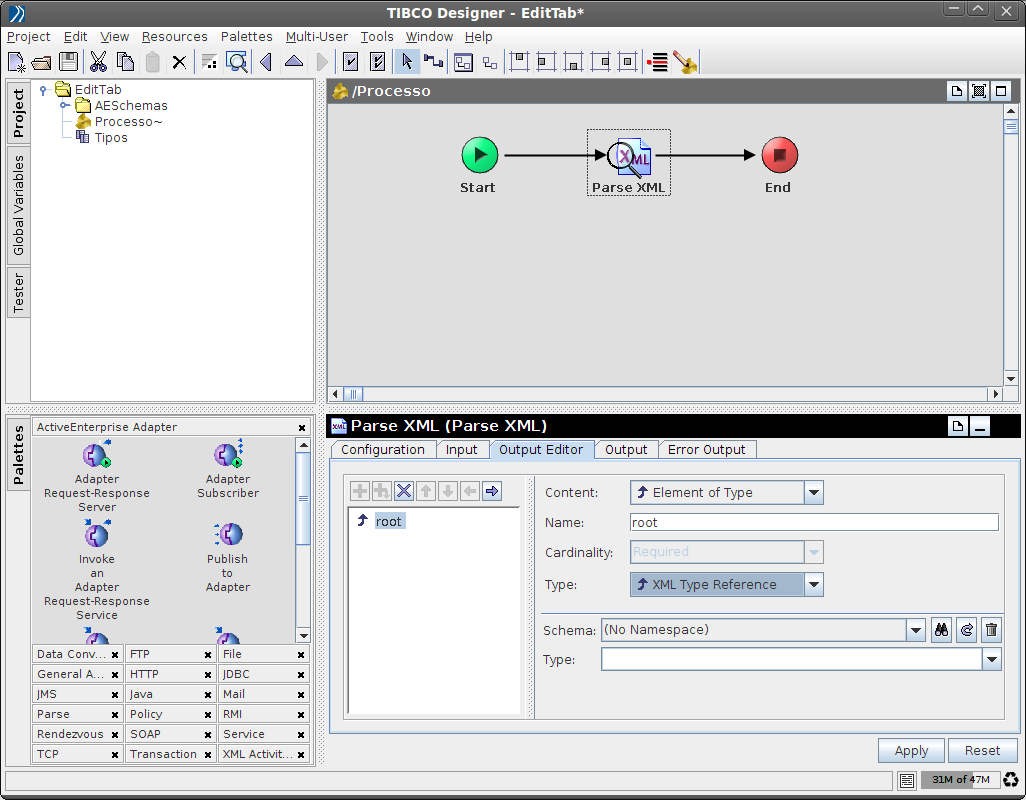

Perceba que o ícone no lado esquerdo do elemento foi alterado e agora indica que ele é uma referência a um tipo.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=124
(Etapa xx de 29)
O próximo passo é selecionar o esquema compartilhado que contém o tipo que será referenciado. Clique no botão Browser resources.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=125
(Etapa xx de 29)
Esta é a janela de seleção de recursos. O painel da esquerda filtra os recursos da árvore do projeto e exibe apenas aqueles que podem conter tipos. O painel central exibe os tipos declarados no recurso selecionado e o painel da direita mostra detalhes sobre o tipo selecionado.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=126
(Etapa xx de 29)
No painel da esquerda, selecione o recurso que contém o tipo que será referenciado. Clique no recurso Tipos.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=127
(Etapa xx de 29)
O painel central mostra que o recurso Tipos possuir três tipos declarados no namespace http://serpro.gov.br/tibco/treinamento que podem ser referenciados. Neste exemplo o tipo Cliente será utilizado. Selecione o tipo Cliente e clique no botão OK.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=128
(Etapa xx de 29)
Agora o elemento root é uma referência ao tipo Cliente declarado no namespace http://serpro.gov.br/tibco/treinamento.
NOTA: visto que o tipo Cliente foi associado ao elemento raiz da estrutura que define a entrada da atividade, não é possível adicionar elementos subordinados ao elemento root.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=129
(Etapa xx de 29)
Como se trata de uma referência a um tipo, então é possível alterar o nome do elemento que referencia o tipo. Neste caso, o nome foi alterado de root para cliente.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=130
(Etapa xx de 29)
A estrutura de tipos referenciados não é exibida na aba do editor de esquemas, mas sim na aba que mostra a entrada (Input) ou saída (Output) da atividade.
Como neste exemplo a atividade Parse XML exige a customização da saída de dados, então a estrutura do elemento cliente é exibida na aba Output.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=131
(Etapa xx de 29)
A estrutura do elemento cliente é aquela definida pelo tipo Cliente referenciado.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=132
(Etapa xx de 29)

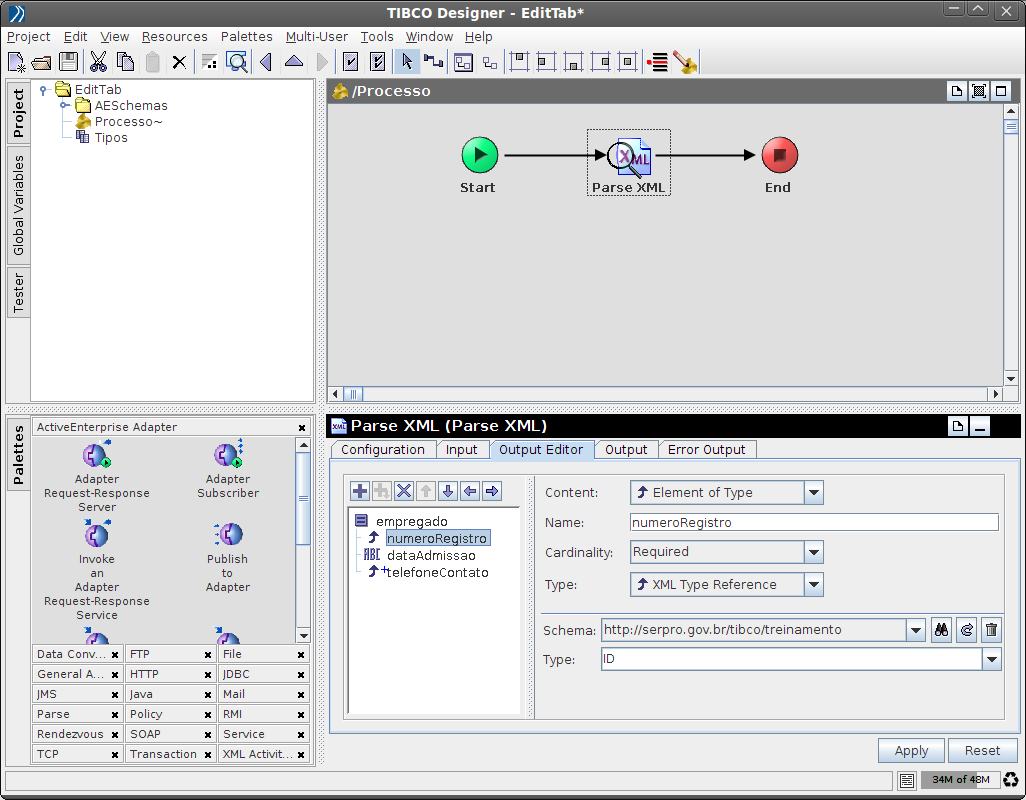

Também é possível definir um tipo complexo em um esquema local e associar seus elementos subordinados aos tipos do esquema compartilhado.
Nesse exemplo, o tipo local empregado referencia dois tipos declarados no esquema compartilhado Tipos. O elemento numeroRegistro aponta para o tipo ID e o elemento telefoneContato, que pode se repetir uma ou mais vezes, reaproveita o tipo Telefone.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=133
(Etapa xx de 29)
Clique na aba Output.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=134
(Etapa xx de 29)

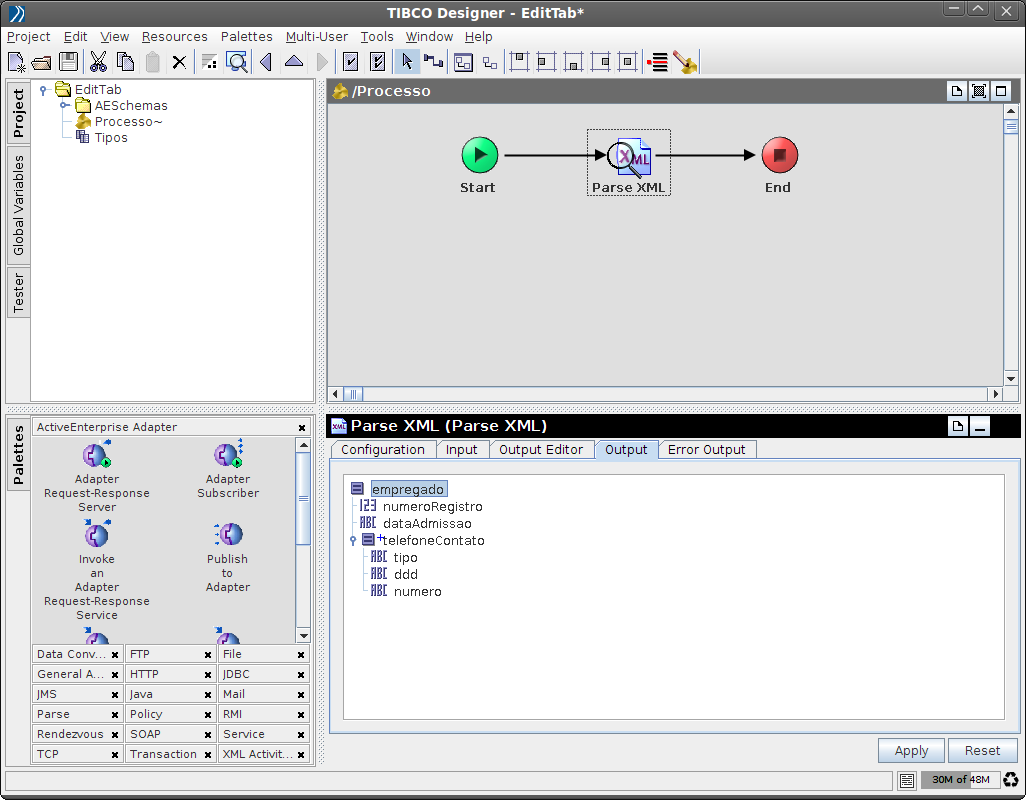

Esse é o tipo local empregado. Note que agora é exibida a estrutura dos tipos referenciados na aba Output Editor.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=135
(Etapa xx de 29)

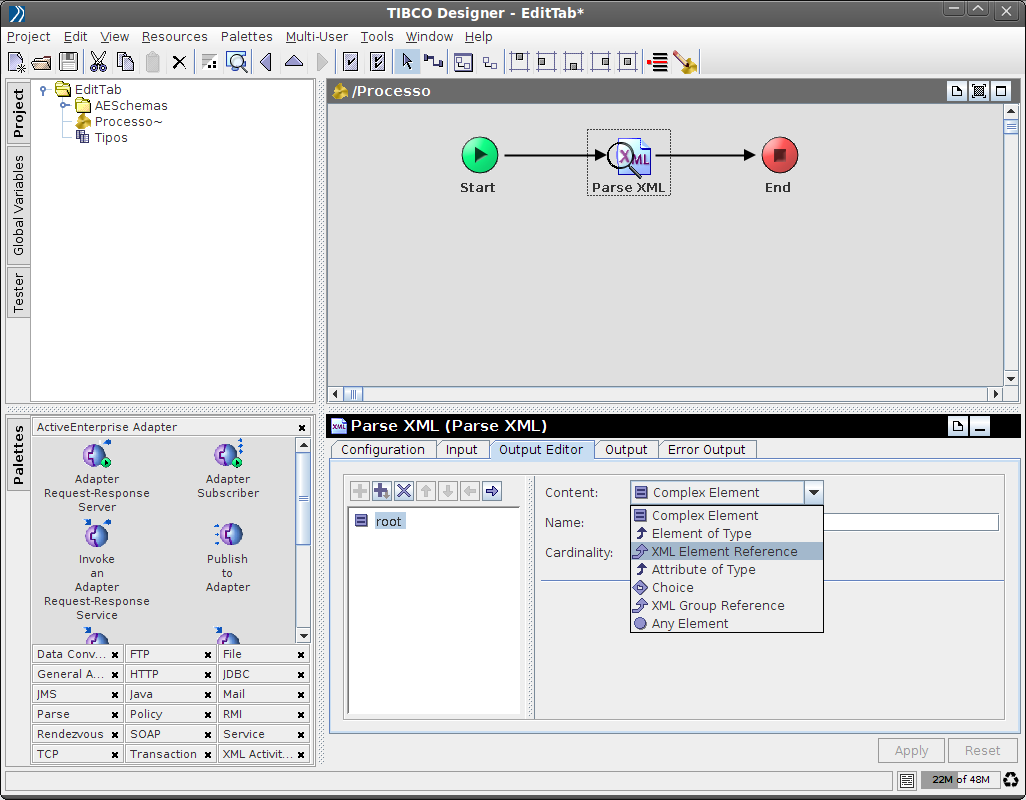

Outra opção para definir a estrutura dos dados da interface de uma atividade é referenciar elementos declarados em um esquema compartilhado. Isso pode ser feito definindo XML Element Reference como conteúdo do elemento selecionado. Clique em XML Element Reference.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=136
(Etapa xx de 29)

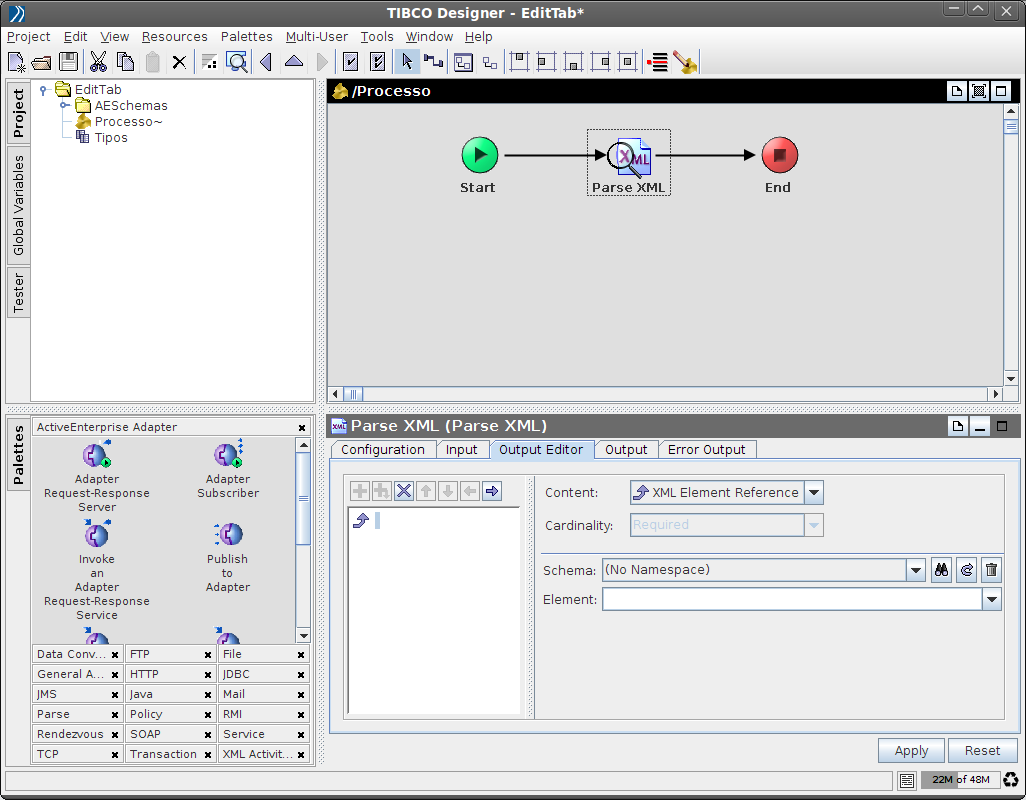

Note que a referência a elementos também tem um ícone próprio. Além disso, o nome do elemento é oculto, pois ele será substituído pelo nome do elemento referenciado.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=137
(Etapa xx de 29)

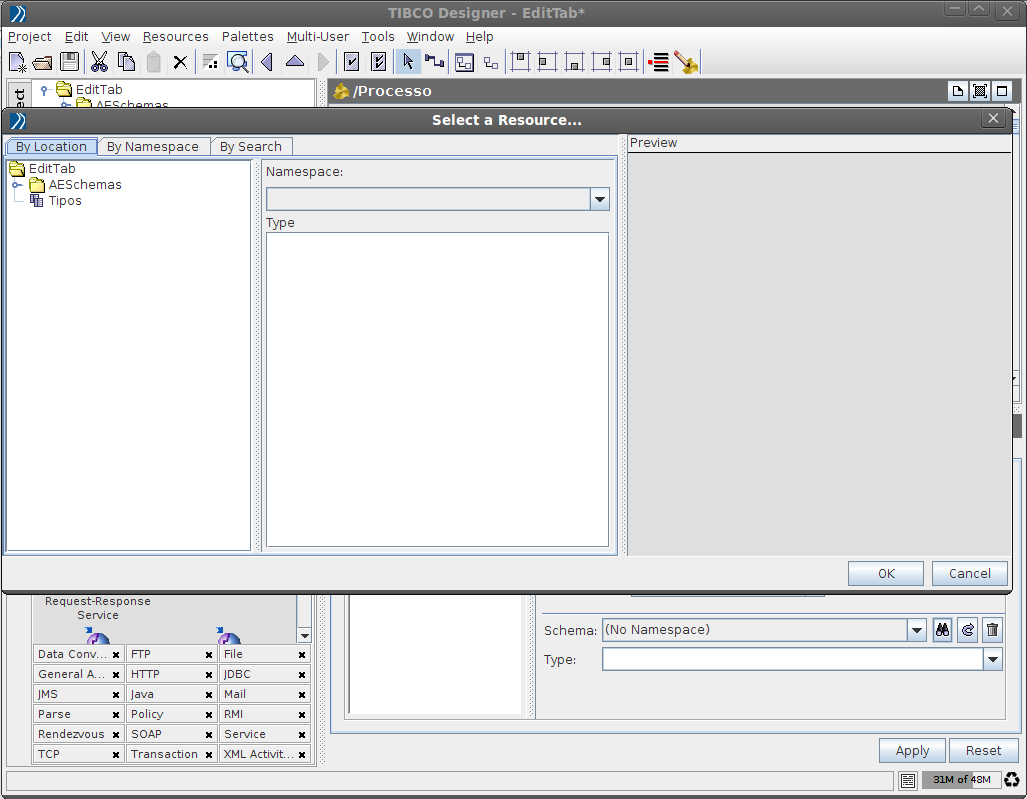

Agora é necessário selecionar um esquema compartilhado que contém o elemento o qual deseja-se refereciar. Clique no botão Browse resources.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=138
(Etapa xx de 29)

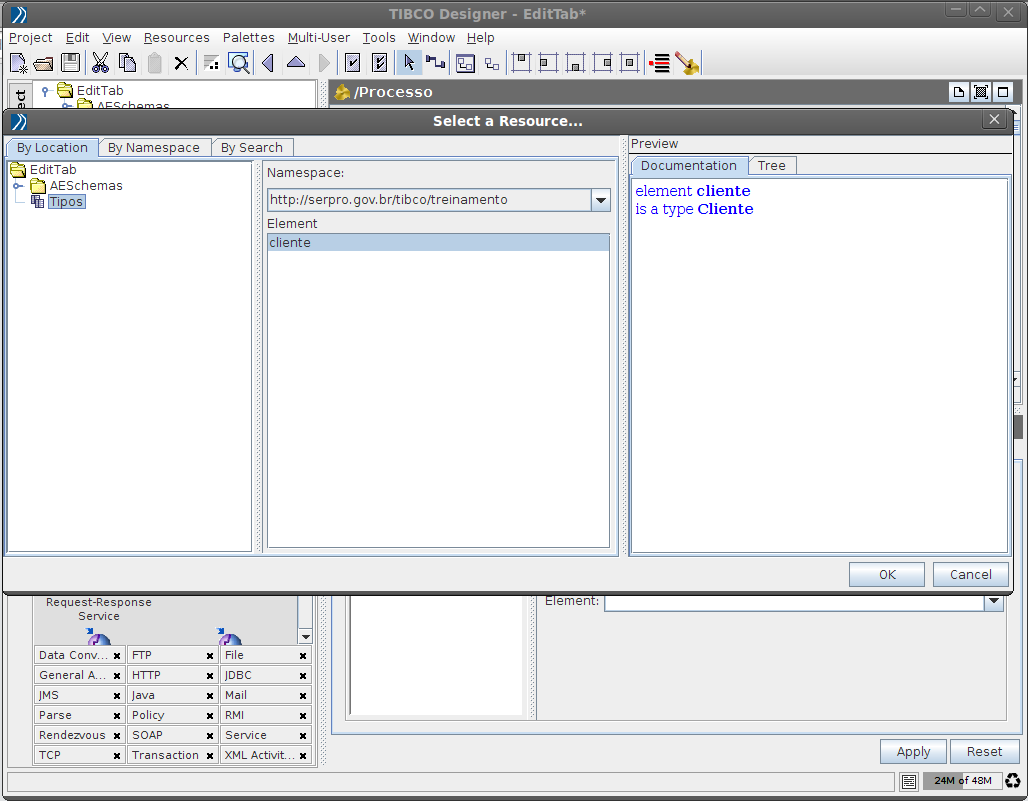

O painel central mostra que o esquema compartilhado Tipos contém apenas uma declaração de elemento que pode ser referenciada: cliente. E o painel da direita indica que o elemento cliente é do tipo Cliente.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=139
(Etapa xx de 29)
Clique no botão OK.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=140
(Etapa xx de 29)

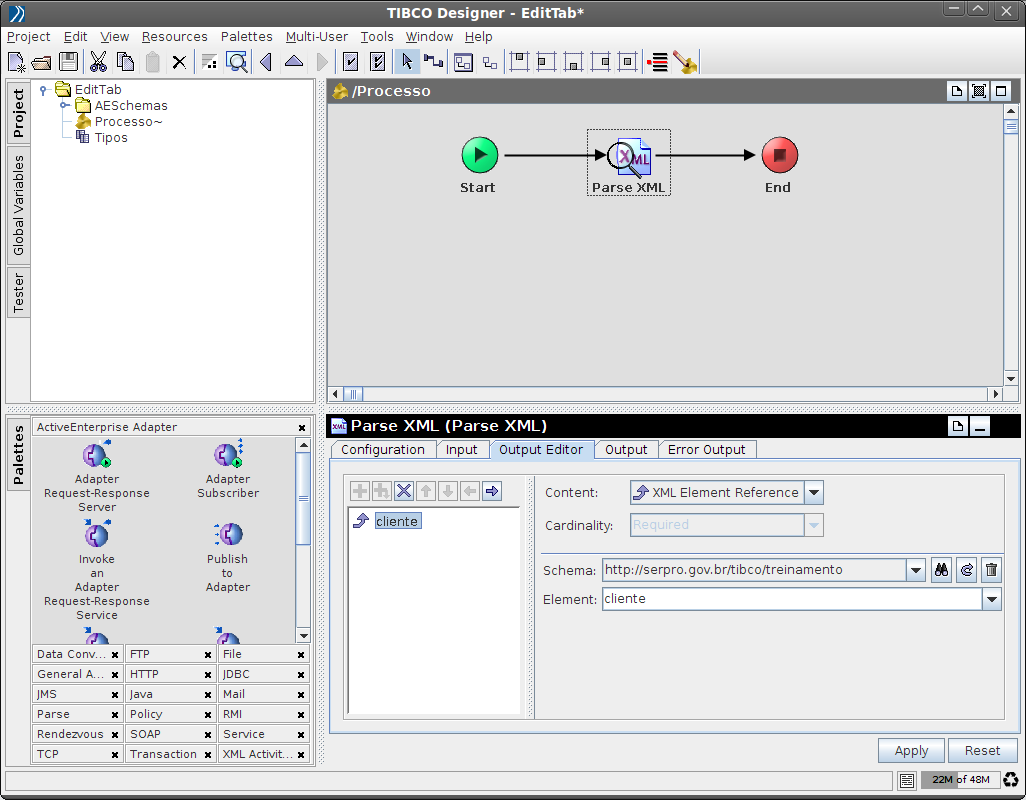

Agora o elemento raiz que define a estrutura do dados de entrada da atividade Parse XML é uma referência ao elemento cliente.
NOTA: diferente de quando são usadas referências a tipos, referências a elementos não permitem a alteração do nome do elemento.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=141
(Etapa xx de 29)
Assim como referências a tipos, a estrutura de elementos referenciados só é exibida na aba que mostra a entrada ou saída da atividade. Para a atividade Parse XML, a aba em questão é a Output. Clique na aba Output.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=142
(Etapa xx de 29)

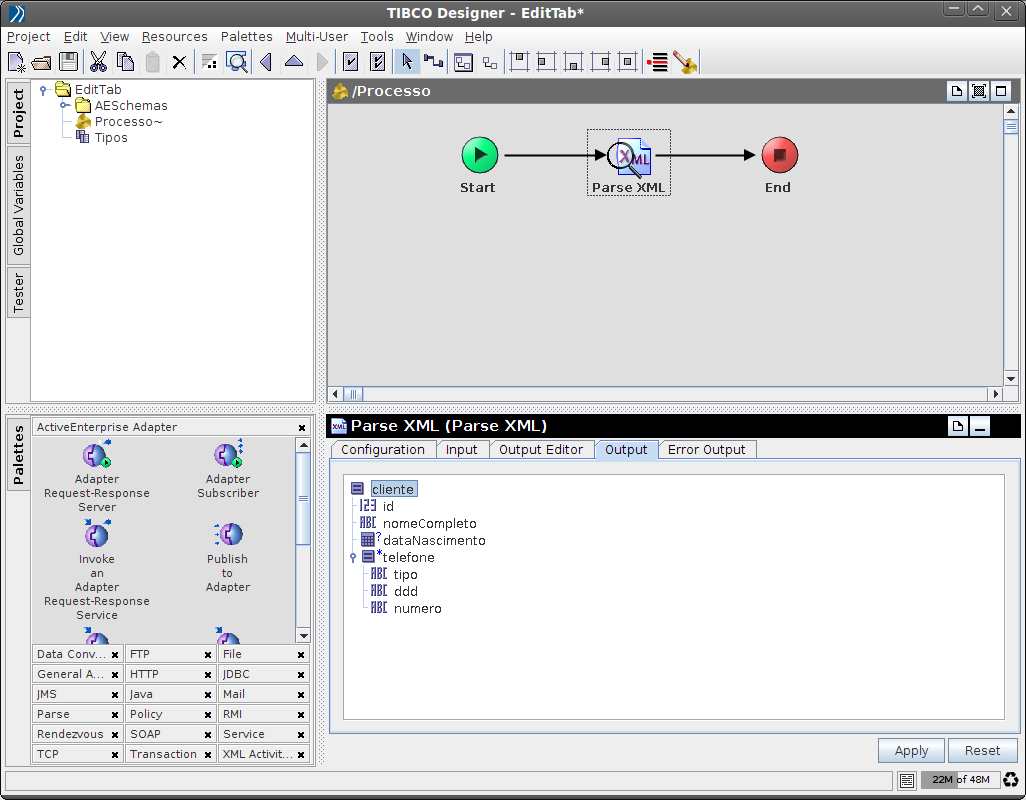

Aqui é mostrada a estrutura do elemento referenciado cliente.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=143
(Etapa xx de 29)

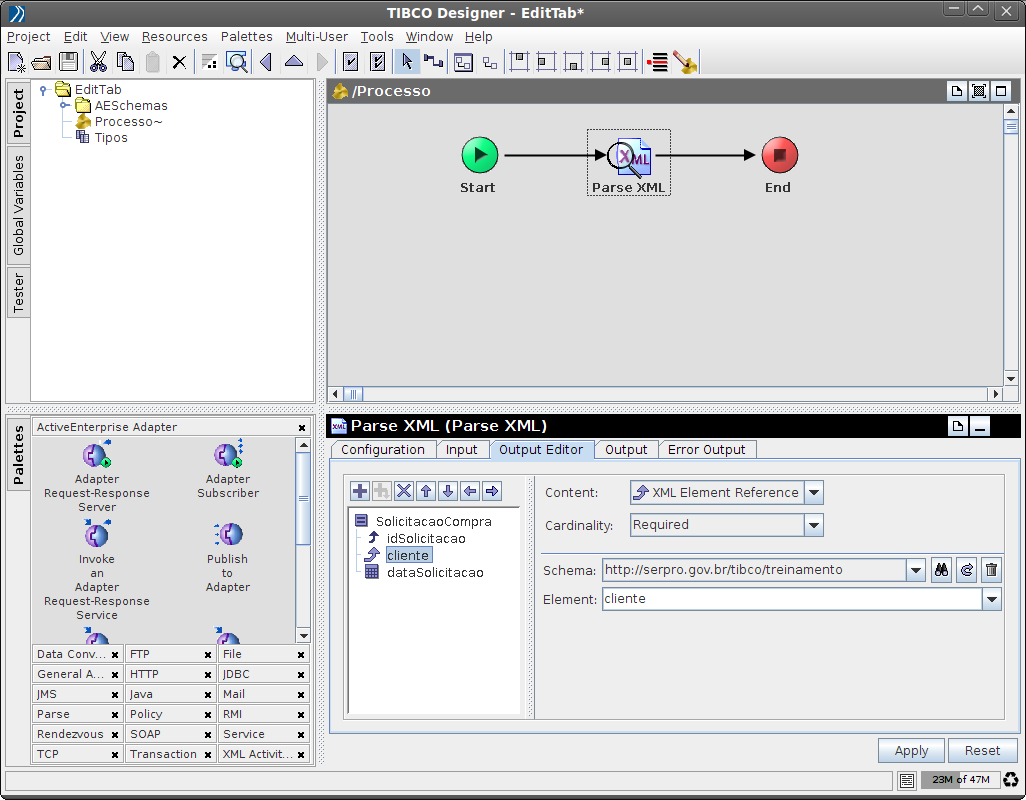

Referências a elementos também podem constar na estrutura de tipos definidos localmente. Inclusive é possível mesclar a referência a tipos e elementos.
No exemplo ao lado, o tipo local SolicitacaoCompra referencia o tipo ID no elemento idSolicitacao e também faz uma referência ao elemento cliente, ambos declarados no esquema compartilhado Tipos.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=144
(Etapa xx de 29)
Clique na aba Output.
Referência (copie para o Mantis o texto em vermelho):
demo_.html?interacao=145
(Etapa xx de 29)

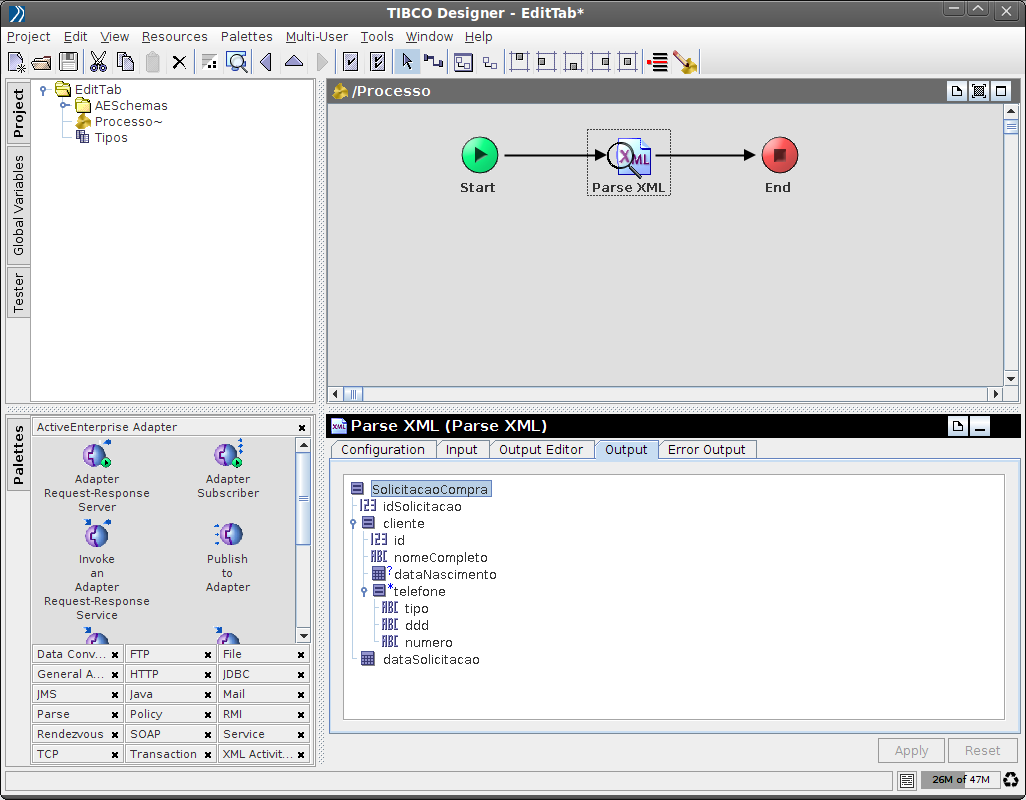

A estrutura completa do tipo local SolicitacaoCompra é mostrada ao lado.
